RXFB-2超薄電阻器

RXFB-2超薄鋁殼電阻器采用優質散熱鋁外殼，高絕緣不燃性填充料灌封，極易散熱；具有耐振動，耐氣候性，長期穩定性，體積小、功率大、安裝方便、外觀美觀。

額定功率范圍：50W~150W

工作電壓范圍：<1000V

額定阻值范圍：0.1Ω~2KΩ

最高耐壓：1500V

最高精度：1%

IP等級：IP33

振動：0.5g

溫漂范圍：≤400ppm/℃

工作溫度范圍：-55℃～+275℃

應用領域：變頻器控制器、伺服驅動控制器

■ 產品特點

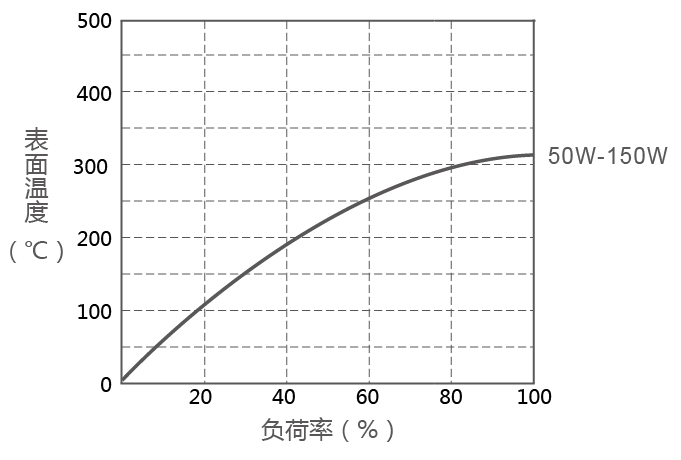

■ 表面溫升

RXFB-2超薄鋁殼電阻器表面溫升圖

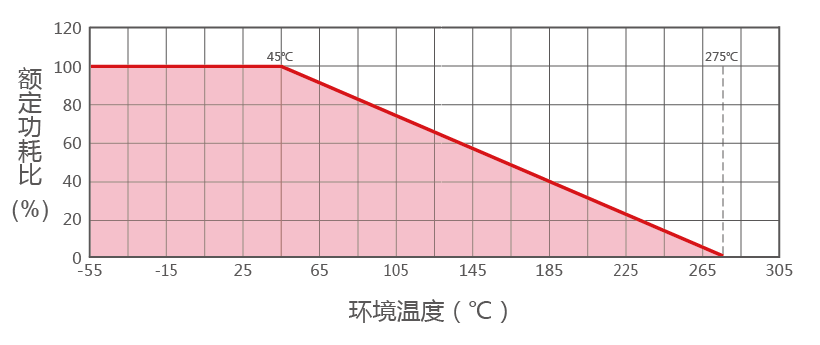

■ 降額曲線

RXFB-2超薄鋁殼電阻器降額曲線圖

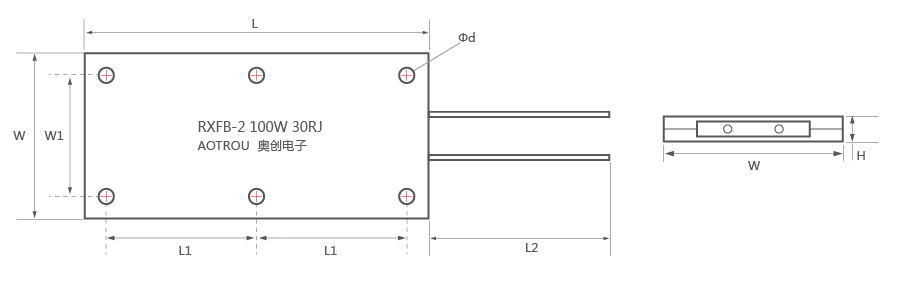

◆ 產品尺寸圖

RXFB-2超薄鋁殼電阻器產品尺寸圖

◆ 產品尺寸表單位：mm

*備注：尺寸僅供參考，具體尺寸和選型需咨詢。阻值允許偏差（%）：±5% ±10%，耐電壓（V）：1500。

■ 電氣、機械特性

■ 成品識別碼

*備注：RXFB-2 100W 30Ω ±5% ,型號：RXFB-2 100 80RJ-L；低電感，在型號中加入字母N，例如： N RXFB-2 100 30RJ

■ 電阻使用建議

◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
